SBJCS-118傳感器應用技術實訓考核設備
傳感器應用技術實訓考核設備包括十五種類型傳感器的應用，可以通過自由組合進行實訓。該設備的實訓指導書已提供二十個實訓項目的演練，書中每一個實訓項目有實訓目的、實訓器材、控制要求、實訓步驟，當中大量的原理接線圖、實物裝配圖、實物接線圖加上豐富內容的表格及文字介紹，使得實訓過程變得通俗易通。
控制器件由掛箱、模塊組成，可以根據實訓需求自行選用，如PLC控制和PID控制器控制等到。做到既簡單易懂又具備相當的理論深度，能讓學生達到自行根據被測物品選用傳感器及控制方式，完全符合現代社會對電工高、新技能人才自主創新技能的培訓需求。

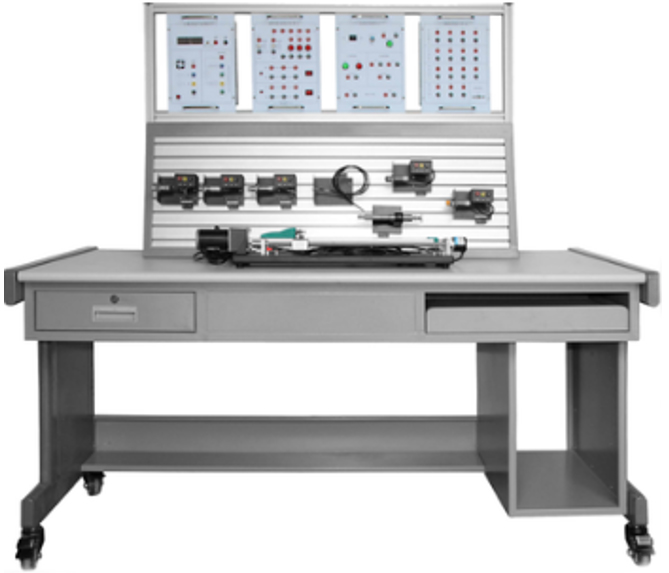

參考圖片
一、傳感器應用技術實訓考核設備參數概覽
1.工作電源：單相三線 AC220V±5% 50Hz
2.安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3.額定功率：≤0.5kW
4.P L C :
5.電源電壓：AC100~240V
6.環境溫度： -10℃～40℃
7.相對濕度： ≤85%
8.外形尺寸： L1600×W800×H1386mm（±5%）
二、傳感器應用技術實訓考核設備功能與結構
該設備主要由實訓桌、實訓屏、實訓掛箱、實訓模塊、實訓單元、產品配件包等組成。
實訓桌：桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
實訓屏：上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。實驗電源部分，裝有帶漏電保護器的斷路器，一組DC0-30V可調穩壓電源，一組DC24V開關電源，一組DC12V開關電源，配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關、揚聲器等器件。
實訓掛箱：外殼采用全鋼精加而成，表面靜電噴塑處理。掛箱內裝有可編程控制器48MR及擴展3A、數字電壓表、數字電流表、智能傳感器數顯表、智能溫控儀表、智能計數計米表、按鈕、繼電器等元件。操作面板文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。
訓模塊：外殼采用全鋼精加而成，表面靜電噴塑處理。有溫度加熱室模塊、超聲波傳感器模塊、光敏傳感器模塊等。操作面板文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。
實訓單元：專用配套底座，采用鋁合金材料加工而成，可與鋁型材方便固定與分離。包括檢測元件、氣缸運動單元、數字量傳感器單元，十五個實訓單元可自由組合、任意更換，靈活應用于實訓項目中，裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。
產品配件包：由設備安裝、調試、實訓所需要的配件、配線、設備使用說明書等組成。
三、單套設備配置清單
|
序號 |
配置名稱 |
單位 |
數量 |
|
1) |
傳感器應用技術電源屏 |
套 |
1 |
|
2) |
鋼制實訓桌 |
套 |
1 |
|
3) |
PLC及擴展掛箱 |
套 |
1 |
|
4) |
控制儀表掛箱 |
套 |
1 |
|
5) |
電壓電流表模塊 |
套 |
1 |
|
6) |
按鈕及繼電器掛箱 |
套 |
1 |
|
7) |
超聲波傳感器模塊 |
套 |
1 |
|
8) |
光敏傳感器模塊 |
套 |
1 |
|
9) |
容柵位移傳感器單元 |
套 |
1 |
|
10) |
磁柵位移傳感器單元 |
套 |
1 |
|
11) |
數字量傳感器模塊 |
套 |
1 |
|
12) |
電磁閥單元 |
套 |
1 |
|
13) |
旋轉變壓器單元 |
套 |
1 |
|
14) |
氣缸運動單元 |
套 |
1 |
|
15) |
溫度加熱室模塊 |
套 |
1 |
|
16) |
霍爾式傳感器模塊 |
套 |
1 |
|
17) |
電容式傳感器模塊 |
套 |
1 |
|
18) |
電感式傳感器模塊 |
套 |
1 |
|
19) |
光電傳感器（漫反射型）模塊 |
套 |
1 |
|
20) |
壓力傳感器（氣體)模塊 |
套 |
1 |
|
21) |
產品配件包 |
套 |
1 |
|
22) |
產品配線包 |
套 |
1 |
|
23) |
培訓資源包 |
套 |
1 |
|
24) |
空氣壓縮機 |
臺 |
1 |
3.1單套設備輔材配置清單
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
|
1 |
產品配件包 |
|||
|
1) |
多功能排插 |
（250V/10A)3米 |
個 |
1 |
|
2) |
PU氣管 |
φ6 藍色 |
米 |
2 |
|
3) |
PU氣管 |
φ8 藍色 |
米 |
4 |
|
4) |
速度控制閥 |
J-AS1201F-M5-06 |
個 |
4 |
|
5) |
螺紋直通接頭 |
PC6-02 |
個 |
1 |
|
6) |
螺紋直通接頭 |
PC6-01 |
個 |
6 |
|
7) |
螺紋直通接頭 |
PC8-02 |
個 |
1 |
|
8) |
內螺紋直通 |
PCF8-02 |
個 |
1 |
|
9) |
T型三通 |
PE6 |
個 |
1 |
|
10) |
T型減徑三通 |
PEG8-6 |
個 |
1 |
|
11) |
凳子 |
座直徑:32CM*寬度:40CM*座高:45CM 白色 |
張 |
2 |
|
2 |
產品配線包 |
|||
|
1) |
電腦電源線 |
三插 1.5m 黑色（公母插） |
條 |
3 |
|
2) |
迭對插頭連線 |
K2ABD51 1m 紅色 |
條 |
10 |
|
3) |
迭對插頭連線 |
K2ABD51 1m 黃色 |
條 |
10 |
|
4) |
迭對插頭連線 |
K2ABD51 1m 綠色 |
條 |
10 |
|
5) |
迭對插頭連線 |
K2ABD51 1m 黑色 |
條 |
10 |
|
6) |
PLC編程線 |
SC-11 3M |
條 |
1 |
|
7) |
超聲波傳感器電源線 |
|
條 |
1 |
四、設備配置詳細參數要求
|
序號 |
設備名稱 |
詳細參數 |
|
1 |
傳感器應用技術電源屏
|
1. 功能：提供單相電源、直流穩壓電源等滿足實訓需求。 2. 尺寸：約L1162mm*W350mm*H640mm。 3. 電源屏結構：采用鋼板做骨架，經過機械加工成型，表面靜電噴塑處理。操作面板文字符采用現代彩色UV打印技術處理。上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。 4. 單相交流電源：單相交流電輸出，供外接儀器設備用。 5. 直流可調穩壓電源：±0～30V連續可調（兩組）,電流2A，帶短路保護及自動復位功能； 6. 直流穩壓電源：DC24V，電流2A，帶有熔斷器保護功能； 7. 直流穩壓電源：DC12V，電流5A，帶有熔斷器保護功能； 8. 揚聲器：0.5W/8Ω/Φ40 9. 配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關等器件。 |
|
2 |
鋼制實訓桌
|
1. 尺寸：約L1600mm*W800mm*H780mm。 2. 桌身：采用優質鋼板做骨架，經過機械加工成型，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。桌子設計有兩個滑軌抽屜，一個鍵盤抽屜，可放置實訓工具、導線及鍵盤等，下部左右側設置了單開門儲物空間，右側可放置電腦主機，并配有鑰匙，方便管理。 3. 桌面：采用≥25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面內嵌鋁型材拼接板，桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、防腐、抗靜電及易清潔等特點。 |
|
3 |
PLC及擴展掛箱
|
1. 尺寸：約L268mm*W405mm*H159mm。 2. PLC主機 a) 電源電壓：AC100~240V b) 額定頻率：50/60Hz c) 輸入形式：漏型/源型 d) 輸入點數：24 e) 輸出種類：繼電器 f) 輸出點數：24 3. PLC模擬量模塊 1) 分辨率12位二進制的模擬輸入輸出適配器。 2) 模擬輸入2頻道和模擬輸出1頻道的輸入輸出混合的適配器。 3) 2頻道的電壓輸入(DC0～10V)、或輸入電流(DC 4～20毫安)。 4) 1頻道的輸出電壓(DC0～10V)、或電流輸出(DC 4～20毫安)。 5) 指定各頻道每輸入或者輸入電流的電壓。 6) 模擬輸入范圍 輸入電壓:DC 0～10V(輸入電阻198.7 kΩ) 輸入電流:DC 4～20毫安(輸入電阻250Ω) 7) 分辨率 輸入電壓:2.5mV (10 V×1/4000) 輸入電流:5μA(16mA×1/3200) 4. 輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
4 |
控制儀表掛箱
|
1. 尺寸：約L268mm*W405mm*H159mm 1) 電源：100~240V AC/DC 2) 控制輸出：繼電器 3) 報警輸出：二路 4) 顯示位數：6位顯示 5) 外形尺寸：48H*96W*94.5L 2. 智能溫控表 2個 1) 電源：100~240V AC/DC 2) 變送輸出：4~20MA 3) 控制輸出：繼電器 4) 報警輸出：二路 5) 信號輸入：單路通用輸入無通訊 6) 輸入信號：單TC/RTD通用輸入 7) 顯示位數：4位顯示 8) 面板尺寸：48H*96W 3. 智能傳感器儀表 1) 電源：100~240V AC/DC 2) 變送輸出：4~20MA 3) 控制輸出：繼電器 4) 報警輸出：二路 5) 信號輸入：一路輸入 6) 輔助電源：帶DC24V輔助電源 7) 面板尺寸：48H*96W 4. 信號端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
5 |
電壓電流表模塊
|
1. 尺寸：約L268mm*W405mm*H159mm 2. 三位半數字電流表：量程DC200MA，工作電壓DC5V 1個 3. 三位半數字電壓表：量程DC200V 工作電壓DC5V 3個 4. 三位半數字電流表：量程DC2A工作電壓DC5V 1個 5. 三位半數字電流表：量程DC5A工作電壓DC5V 1個 6. 儀表供電系統：配有變壓器、儀表電源板、開關等器件。 7. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
6 |
按鈕及繼電器掛箱
|
1. 尺寸：約L268mm*W405mm*H159mm 2. 繼電器：J DC24V 8T 6個 3. 繼電器座： 6個 4. 自復按鈕開關 LAS2Y-11 Φ12 圓形頭 綠色 4個 5. 自鎖按鈕開關 LAS2Y-11Z Φ12 圓形頭 綠色 4個 6. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
7 |
超聲波傳感器模塊
|
1. 尺寸：約L172mm*W232mm*H90mm 2. 四探頭語音倒車雷達 1) 功能: 真人語音 2) 核心數量: 4個探頭 3) 顏色分類: 866整套 866主機 866顯示屏 一個探頭 4) 報警音量: 80dB及以上 5) 工作溫度范圍: -40℃-80℃ 6) 測試距離: 2.0m-0.4m 7) 是否支持夜視: 否 8) 顯示器類型: LCD顯示器 9) 探頭個數: 4個 10) 影像語音功能: 數碼顯示有語音 3. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
8 |
光敏傳感器模塊
|
1. 尺寸：約L172mm*W232mm*H90mm 2. 功能：光敏傳感器感受外界光線的強弱分四個等級，輸出四種開關量信號到端子。 3. 主要器件：組件光敏傳感器線路板 1套 4. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
9 |
容柵位移傳感器單元
|
1. 容柵位移傳感器 1) 分辨率：0.01MM 2) 示值誤差：0.03MM 3) 示值變動性：0.01MM 4) 測量zui大速度：1.5M/S 5) 公英制轉換 6) 清零開關 7) 電池（1.55V）SR44w 8) 232串口信號輸出 |
|
10 |
磁柵位移傳感器單元
|
開式磁柵尺 1) 量程:100mm 2) 分辨率:1μm 3) 零位:無零位 4) 電源電壓:DC5V-24V 5) 輸出方式:線性輸出 6) 接頭方式:DB9 |
|
11 |
數字量傳感器模塊
|
1. 尺寸：約L330mm*W280mm*H88mm 2. 旋轉變壓器―數字轉換板 AFT-DF2040- 1套 3. 組件電機調速器線路板 1套 4. 水平運動機構 1套 5. 光柵尺 1) 分辨率:5μm 2) 精確度：±5μm 3) 電源電壓:DC5V-24V 4) 輸出方式:線性輸出 5) 接頭方式:DB9 |
|
12 |
電磁閥單元
|
1. 電磁閥 1個 2. 螺紋直通接頭 3個 3. 消聲器 2個 4. 固定螺栓（短） 1個 5. 模塊卡座 1個 6. 三位五通電磁閥座 1個 7. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
13 |
旋轉變壓器單元
|
1. 旋轉變壓器 1) 輸入電壓： AC7V 2) 頻率：10KHz 3) 轉換率：0.5±5% 4) 電氣誤差：±10Max 5) 最大運行速度：500S/-1 2. 變壓器座 1個 3. 蓋板 1個 4. 轉軸 1個 5. 深溝球軸承 696ZZ（內徑6 外徑15 厚度5） 2個 6. 軸用卡簧 GB/T894.2-1986 φ12 2個 |
|
14 |
氣缸運動單元
|
1. 氣缸：TN20*100 缸徑：φ20，行程：100mm 2個 2. 速度控制閥： 4個 3. 磁性開關：2個 4. 固定螺栓（長）： 1個 5. 模塊卡座2：1個 6. 氣缸底盒：1個 7. 氣缸安裝片： 1個 8. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
15 |
溫度加熱室模塊
|
1. 尺寸：約L172mm*W232mm*H196mm 2. 溫度加熱室：采用透明有機玻璃加工粘合而成。 3. 盒體：采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑處理。 4. 風扇：40*40*10mm DC12V 風扇 1個 5. 風扇罩：40mm*40mm 1個 6. 熱電阻 PT100/不銹鋼/-20~420度/M8*1.5/L50mm/線長2M屏蔽網：1個 7. 熱電偶：K型 1個 8. 突跳式溫控器：KSD-301 250V/10A 常閉型 60度 1個 9. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
16 |
霍爾式傳感器模塊
|
1. 霍爾式傳感器 1) 檢測距離：5mm±10% 2) 設定距離：0~4mm 3) 可檢測物體：磁性金屬 4) 響應頻率：0.4kHz 5) 電源電壓：DC12～24V 2. 傳感器支架： 1件 3. 迭對插頭連線： 60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
17 |
電容式傳感器模塊
|
1. 電容式傳感器 1) 檢測距離：8mm±10% 2) 設定距離：0~5.6mm 3) 可檢測物體：導體及電介質體 4) 響應頻率：100Hz 5) 電源電壓：DC12～24V 2. 傳感器支架： 1件 3. 迭對插頭連線： 60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
18 |
電感式傳感器模塊
|
1. 電感式傳感器 1) 檢測距離：4mm 2) 可檢測物體：導體及電介質體 3) 響應頻率：800Hz 4) 電源電壓：DC12～24V 2. 傳感器支架： 1件 3. 迭對插頭連線：60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
19 |
光電傳感器（漫反射型）模塊
|
1. 光電傳感器 1) 檢測距離：100mm 2) 檢測形式：NPN 3) 響應時間：0.5ms 4) 電源電壓：DC10～30V 2. 傳感器支架： 1件 3. 迭對插頭連線：60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
20 |
壓力傳感器（氣體)模塊
|
1. 壓力變送器 1個 1) 類型：通用型 2) 螺紋規格:G1/2 3) 輸出信號：4~20MA 4) 量程：1.6MPA 2. 氣源處理元件(調壓閥) 1個 1) 接管口徑：G1/4 2) 調壓范圍： 0.5~0.9MPa 3. 迭對插頭連線：60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 螺紋直通接頭：PC6-02 2個 6. 調壓閥支架：1件 7. 銅制三通： 1件 |
|
21 |
空氣壓縮機
|
1. 輸出功率：≥360W 2. 工作壓力：≥0.6mpa 3. 排氣量：≥40L/min 4. 儲氣罐容積:≥12L |
|
22 |
培訓資源包 |
