2022年4月27日

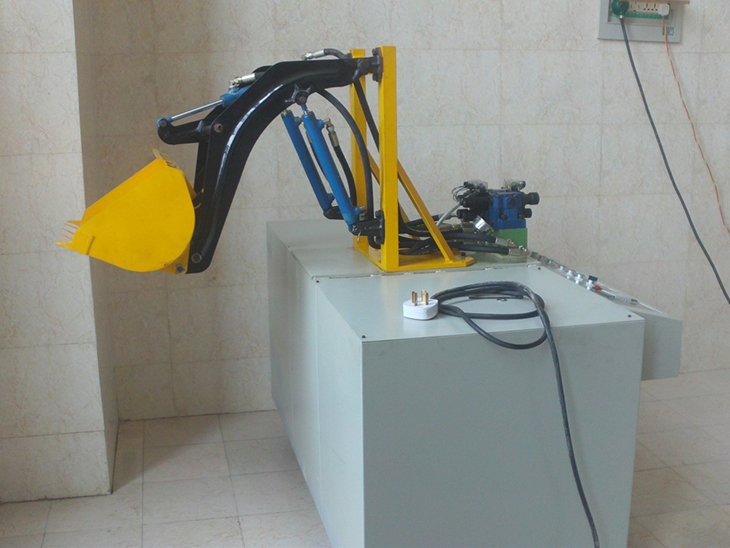

SBYY-06A液壓裝載機實訓系統
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓裝載機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗
1）機械部件的測繪與分析；
2）液壓控制系統原理的學習與分析。
2、液壓裝載機械演示控制實驗
1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；
2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。
3
、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
機型號：M3P4H523
功率：1.5KW 轉速：1420r/min
油泵型號vp12-08額定壓力：7Mpa 額定流量：6ml/rev展開尺寸：1000mm
|
