"追求技術進步、服務科教興國、支持教育事業"

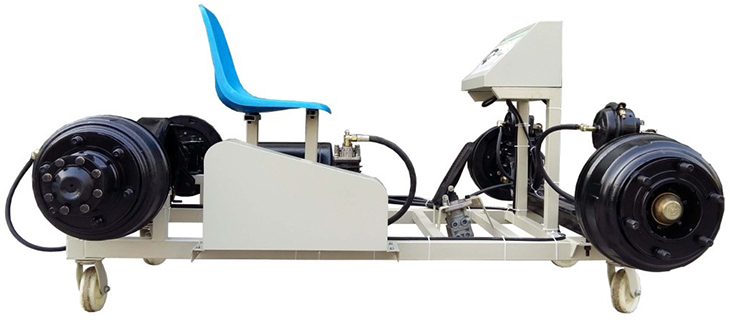

氣壓制動系統實訓臺
一、功能特點
1.采用完整的翻新東風汽車氣壓制動系統為基礎，學員通過觀察實訓臺的外部構造和進行實訓臺運行實習，分析制動過程中氣體的走向，可充分理解氣壓制動系統的工作原理及其工作過程。
2.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
3.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。本實驗設備功能齊全、操作方便、安全可靠。
二、技術規格
外形尺寸：1700×1300×700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
空 氣 機：0.75KW
氣 壓 表：0～1000kPa
顏色：7032
鋼管：50*50*3mm
移動腳輪：150*100mm
三、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
前橋總成 |
|
套 |
1 |
|
2 |
后橋總成 |
|
套 |
1 |
|
3 |
制動踏板 |
|
套 |
1 |
|
4 |
制動總泵及制動分配泵 |
|
套 |
1 |
|
5 |
空氣壓縮機 |
|
臺 |
1 |
|
6 |
儲氣罐 |
|
個 |
1 |
|
7 |
氣壓表 |
0～1000kPa |
個 |
1 |
|
8 |
單向閥 |
|
個 |
1 |
|
9 |
排氣閥 |
|
個 |
1 |
|
10 |
放水閥 |
|
個 |
1 |
|
11 |
移動臺架(帶自鎖腳輪裝置) |
1700×1300×700mm (長×寬×高) |
臺 |
1 |
|
12 |
座椅 |
|
張 |
1 |
|
13 |
三相電動機 |
2.2KW380V |
臺 |
1 |
